Как присходит создание электропроводки в частном доме

С чего обычно начинается монтаж электропроводки в частных домах? В первую очередь должна быть составлена схема электропроводки. Именно при руководстве этой схемой электромонтаж в частном доме выполнять гораздо проще. Кроме того, такая схема позволяет определиться с необходимым количеством нужных материалов, рассчитать длину проводов, количество розеток, места расположения распределительных коробок и многое другое.

С какой целью создают схему электропитания

Согласно разработанной схеме вы будете заранее знать, где удобнее всего расположить:

• распределительный щит, от которого будут отходить провода;
• автоматические предохранители и выключатели;
• счётчики для учёта потребляемой электроэнергии;
• места для ввода питающих кабелей.

Как обычно составляется схема для частного дома

Обычно поблизости от дома проходит воздушная линия 0,4 кВ. Для организации однофазного питания с одной из ближайших опор на вводной электрощит в доме перебрасываются:

• фазный провод L;
• нулевой защитный, совмещённый с рабочим PЕN.

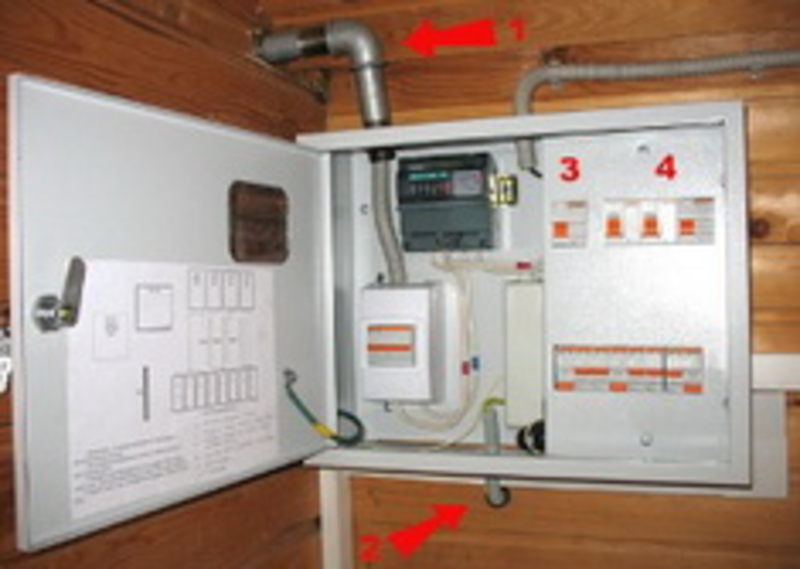

При этом на вводном электрощите монтируют датчик учёта потребляемой электроэнергии и автовыключатель. Иногда добавляют и вводное устройство защитного отключения (УЗО). Затем уже от вводного электрощита провода направляются к домашнему электрощиту. Этот щит расположен внутри дома, в то время как вводной принято монтировать снаружи.

После таких начальных работ начинается монтаж всего домашнего электроснабжения. Все участки, потребляющие энергию, принято разбивать на несколько групп, и каждая оснащается индивидуальными модулями защиты. К этим группам относятся:

• розетки;
• освещение;
• потребляющая группа (стиральные машинки, котёл и прочие домашние механизмы);
• хозблок (гараж, подвал и иные пристройки).

Чтобы схема электропроводки была наиболее полной, нужно накладывать её на план самого дома, рисуя прямо по чертежу. Так распределяются и слаботочные сети, и иная электрика. На этапе проектирования решаются все будущие практические вопросы.
