Основные особенности устройства: поворотный затвор

14 Январь 2015

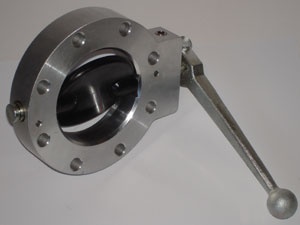

iПоворотный затвор – это еще один вид трубопроводной арматуры, главной особенностью которого является диск, расположенный перпендикулярно потоку рабочей среды. Такое новшество делает употребление поворотных затворов весьма распространенным, особенно в случае большого диаметра трубопроводов.

Устройство

Конструкция состоит из корпуса, служащим вместилищем для протекающей среды, и диска, который под ее воздействием прижимается к покрытой уплотнителем поверхности, не пропуская таким образом жидкость. Затвор крепится к трубопроводу стяжным способом, для этого на крае корпуса находятся специальные шпильки (иногда и сами затворы изготовляются с собственными фланцами). В качестве материалов для уплотнителя может использоваться устойчивая к агрессивным средам резина или металл, при этом располагаться защитный слой может как на поверхности диска, так и на корпусе. Наличие дополнительного покрытия обеспечивает защиту устройства от коррозии и повышает устойчивость деталей к износу. Но если диск и корпус изготовляются из достаточно крепких материалов (стали, чугуна), потребность в уплотнителях отпадает. Принципы действия поворотного диска во многом схожи с особенностями работы шарикового клапана. И тот, и другой тип затвора требует в режиме полного открытия поворота на 90°, которое осуществляется вручную редуктором. Однако этот процесс можно механизировать, если использовать гидро- или электроприводы.

Различают несколько видов поворотных затворов. Самый распространенный из них – тип «баттерфляй», названный так по аналогии с крыльями бабочки. Иногда диск может поворачиваться не вокруг своей оси, тогда мы имеем дело с так называемыми эксцентриковыми затворами, имеющими двойной, тройной и даже четверной эксцентриситет. Еще одна модификация дискового затвора – герметические клапаны, которые специально служат для труб с малым диаметром.

Преимущества и недостатки

Небольшое количество деталей, простота конструкции делают использование и ремонт дисковых затворов весьма удобным. На них не скапливается грязь, как на обычных запорных вентилях, и они не создают значительного гидравлического сопротивления. Однако герметичность дисковых затворов оставляет желать лучшего, высшая степень проницаемости достигается только при использовании специальных уплотнителей. К тому же управлять затворами больших диаметров довольно трудно, это требует подключение редуктора.
