Основные особенности устройства: запорный вентиль

25 Декабрь 2014

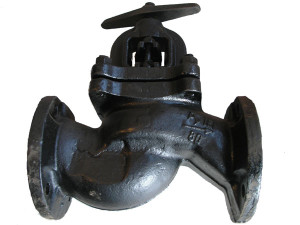

OLYMPUS DIGITAL CAMERAСчитается, что данная разновидность вентилей выполнена в форме клапанов, так как их затвор движется параллельно потоку жидкости. Устройство такого вентиля чрезвычайно простое и почти ничем не отличается от строения своих собратьев. Корпус, имеющий два патрубка для крепления, седло, в котором находится золотник в режиме закрытия, и шпиндель – вот, собственно, и все. Для защиты затвора от негативного влияния среды его ходовая часть может быть вынесена за пределы корпуса в бугельный узел. Однако эта операция будет ни к чему, если применяются специальные уплотнители. Они представлены сальниковой, сильфонной и мембранной арматурой. В первом случае в качестве материала уплотнителя используется асбест, имеющий графитовую пропитку, во втором применяются металлические ленты и в третьем – упругие эластичные материалы (резины и т. д.).

Разновидности

Существует несколько классификацией запорных вентилей: по уже упомянутым типам уплотнителя, а также способам крепления. По этому признаку различают муфтовые (устройство присоединяется при помощи резьбы) и фланцевые вентили. Последние предполагают наличие болтов, с помощью которых и крепится арматура.

Кроме того, по способу расположения корпуса выделяют проходные, угловые и прямоточные вентили. В проходных устройствах жидкость не меняет свое направление при впуске и выпуске, однако иногда выходной патрубок может несколько смещаться относительно входа. Из-за этого поток среды должен совершить как минимум два поворота под прямым углом, что приводит к усилению в трубах сопротивления и появлению застойных зон. При угловом расположении вентиля жидкость также меняет свое направление – правда, один раз. Существенным недостатком этой разновидности является ее ограниченное употребление (только в местах поворотных участков). Наконец, при прямоточном вентиле шпиндель располагается наклонно по отношению к основному потоку, тем самым значительно уменьшая сопротивление и увеличивая собственные габариты.

Плюсы и минусы

Затворные вентили способны хорошо работать под воздействием высоких температур и значительного давления. Их также стоит применять при контакте с агрессивными средами (щелочами и кислотами). Наличие уплотнителей гарантирует не только полную герметичность, но и относительно долгую эксплуатацию приспособления. Но даже если вентиль выйдет из строя, его легко можно будет починить. О недостатках же конструкции было сказано выше: повышенное сопротивление и скопление шламов могут вызвать значительные затруднения при ее эксплуатации.
