Перепускные клапаны

Перепускные клапаны – это вид арматуры, используемый в инженерных системах для автоматического регулирования давления путем перенаправления потоков жидкостей или газов в другой контур. Их главная функция – защита гидравлического оборудования от перегрузок, поддержание стабильной работы системы.

На сайте https://erae.by/katalog/predoxranitelnaya-armatura-i-prinadlezhnosti/perepusknyie-klapanyi/ вы сможете заказать предохранительные клапаны разных типов и размеров. Выберите нужный гидроклапан и отправьте заявку нашему менеджеру.

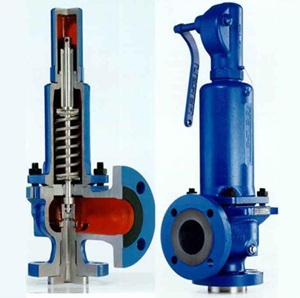

Главные компоненты клапанов:

1. Корпус – изготавливается из прочных материалов: стали, латуни, нержавейки. На корпусе есть входное и выходное отверстия. В зависимости от типа гидроклапана отверстия могут быть с резьбой или без, для крупных трубопроводов выпускают фланцевые или приварные модели.
2. Запорный элемент – подвижная часть: шарик, диск, поршень. Функция – перекрытие потока жидкости или газа. При повышении давления запорный элемент смещается, открывая канал для перенаправления потока.
3. Пружина – создает усилие, удерживающее запорный элемент в закрытом положении. Сила сжатия пружины определяет давление, необходимое для срабатывания клапана.
4. Регулировочный механизм – винт с маховиком или пластиковым колпаком для настройки силы сжатия пружины – позволяет задавать нужное давление открытия клапана.
5. Уплотнители – сальники, прокладки или кольца из резины или фторопласта, обеспечивают герметичность гидроклапана в закрытом состоянии.

Как работает перепускной клапан

Принцип работы перепускного клапана основан на открытии канала, который расположен внутри корпуса. В нормальном режиме пружина удерживает запорный элемент, прижимая его к седлу, перекрывая поток воды или газа. При повышении давления в системе поток преодолевает сопротивление пружины. Запорный элемент смещается и открывает канал для перенаправления жидкости или газа в другой контур или в отдельный резервуар. Когда давление падает до заданного рабочего уровня, пружина возвращает элемент в исходное положение. Таким образом, обратный клапан предотвращает повышение давления до критических величин, предохраняя гидравлическое оборудование от поломок, трубопроводы от разрушения.

Виды перепускных клапанов

Пружинные гидроклапаны реагируют на изменение давления, сжимая или разжимая пружину. В мембранных роль пружины играет гибкая мембрана. В электронных перепускных клапанах перенаправлением потоков рабочей жидкости или газа управляют контроллеры с датчиками и электроприводами, которые закрывают и открывают запорный механизм.

Как выбрать перепускной клапан

Выбор перепускного клапана зависит от условий эксплуатации и требований ГОСТ. Нужно учитывать: диаметр трубопровода, в который будет установлено устройство, способ монтажа (резьбовой, фланцевый, с помощью сварки), давление в магистрали, так как гидроарматура должна выдерживать рабочее и максимальное давление в системе.

Дополнительно следует учесть диапазон регулирования клапана и давление срабатывания устройства. Первый параметр зависит от размеров и жесткости пружины или толщины мембраны. Давление срабатывания должно быть больше на 15-20%, чем рабочее давление в системе.

Важно учесть тип и температуру рабочего вещества, которое перемещается по магистрали. Для пара и агрессивных веществ потребуется монтаж перепускного клапана с корпусом из нержавеющей стали. Если гидроприбор устанавливается на водопровод с холодной или горячей водой, корпус может быть из углеродистой стали, чугуна или латуни.

Рекомендуемые типы уплотнения гидравлической арматуры (сальники, кольца):

• фторопласт – для горячей и холодной воды, нейтральных растворов;
• NBR (бутадиен-нитрильный каучук) – для масел и топлива;
• синтетический каучук EPDM – для горячей воды и пара;
• фторкаучук Viton (FKM) – для агрессивных химических веществ, пара.
