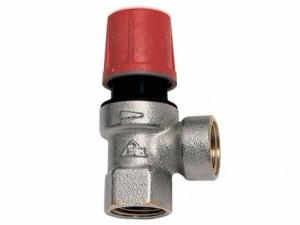

Предохранительный клапан

20 Январь 2015

iОсновное назначение предохранительных клапанов – это предохранить аппаратуру или механизмы от избыточного внутреннего давления пара или жидкости путем «сброса давления». Они устроены таким образом, чтобы выпускать увеличившийся объем рабочей среды в ходе процесса. Он принадлежит к группе клапанов прямого действия и зависит от среды, с которой работает. Их широкое использование обусловлено простотой конструкции, легкостью, возможностью подобрать соответствующий размер и величину для каждого оборудования.

Конструкция и принцип действия

Предохранительный клапан имеет корпус, запорного элемента и задатчика. Он давит на особый чувствительный элемент. Принцип его действия пружинный, иногда рычажно-грузовой. Запорный элемент представлен седлом и затвором. При воздействии среды, вследствие технологических процессов, рабочая среда может увеличиваться в объеме и давит на задатчик, увеличивается давление. В результате — задатчик воздействует на элемент. Запорный орган открывается, идет сброс лишней среды. При установлении равновесия уменьшается давление от задатчик и клапан закрывается.

Классификация

Предохранительные клапаны различаются:

  • по принципу действия;
  • по характеру подъема запорного органа;
  • от высоты подъема запорного органа;
  • от типа нагрузки на золотник.

По принципу действия они могут быть как прямого, так и непрямого действия. При этом клапан открывается принудительно. От характеру подъема запорного органа разделяются: клапаны пропорциональные и двухпозиционные. Пропорциональные открываются с увеличением роста давления и объема, а при давлении – двухпозиционные. По высоте запорного органа делятся на мало- , средне –, полноподъемные. Малоподъемные используются, когда подъем затвора в несколько десятков раз меньше диаметра седла. От типа нагрузки выделяют: рычажно-грузовые, грузовые, пружинные и магнито-пружинные, рычажно-пружинные. В связи с большим применением предохранительных клапанов возникла необходимость их сертифицировать. Поэтому в технической документации систематизированы стандарты и правила по их использованию. Стандартный и сертифицированный клапан содержит на своем корпусе стрелку в соответствии с направлением рабочей среды. На нем отмечено давление открытия. Любые шланги соответствующего диаметра легко надеваются и подходят.
