Расходомеры. Виды и принцип действия.

Расходомер - это измерительный прибор, позволяющий измерить расход вещества, проходящего через трубопровод определенного сечения в единицу времени.

Расход вещества может измеряться в м³/с, тогда его называют объемным расходом. Массовый расход измеряется в кг/с. Для того, чтобы расходомер мог измерять не то только расход, но и количество, он снабжается специальным счетчиком. Именно такие, комбинированные модели получили наиболее широкое распространение в промышленности.

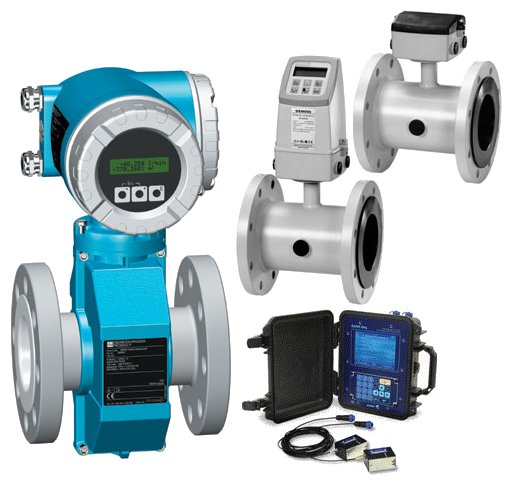

По принципу действия расходомеры подразделяются на 4 основных типа:

1. Электромагнитный расходомер способен измерять средний объемный расход токопроводящих жидкостей (электролитов). Имеет широкую область применения - переработка нефти и газа, тяжелая промышленность, металлургия, химическая и целлюлозно-бумажная отрасли промышленности, пищевая промышленность, применение в составе различных измерительных систем и комплексов и др.

Электромагнитный счетчик осуществляет измерение объемного расхода жидкости как при прямом, так и обратном направлении потока.

2. Ультразвуковой расходомер благодаря специальным накладным датчикам способен измерять расход жидкости без непосредственного контакта с измеряемой средой.  Принцип действия ультразвуковых расходомеров основывается на явлении смещения звукового колебания движущейся газообразной или жидкой среды. Медов ультразвукового измерения расхода выделяют несколько:

- времяимпульсный метод - вычисление разности между временем прохождения импульса по потоку и прохождения импульса против потока;

- фазовый метод - вычисление разности фаз между ультразвуковыми колебаниями;

- частотный метод - вычисление разности между частотами автогенераторов, где в качестве обратной связи выступает контролируемая среда.

3. Вихревой расходомер осуществляет непрерывное измерение объемного расхода определенных жидкостей и газов, непосредственно контактируя с измеряемой средой через стержень расходомера.  Действие вихревого расходомера основывается на таком природном явлении, как образование вихрей за препятствием, находящимся на пути потока, благодаря чему этот измерительный прибор и получил свое название. При достижении определенной скорости среды, вихри образовывают стабильную дорожку, называемую «дорожкой Кармана». При этом частота образования вихрей и скорость потока являются пропорциональными. С помощью вихревых расходомеров может осуществляться мониторинг различных технологических процессов на производстве.

4. Механический расходомер предназначен для измерения объемного количества жидкостей - воды, масла, топлива и др., при этом лишен электронных элементов. Такие расходомеры могут измерять скорость потока посредством установления скорости вращения механической турбины при погружении её в поток.  Механические расходомеры относительно недороги и могут применяться в ЖКХ или жилых помещениях.

Электромагнитный принцип измерения расхода
