Установка винтового фундамента

24 Март 2015

винтовой фундамент 1Винтовой фундамент – одно из последних веяний в строительстве. Он имеет уйму достоинств: очень просто и быстро возводится. По этой причине винтовой фундамент все чаще предпочитают традиционным ленточному или столбчатому.

Так как этот вид фундамента является относительно новым решением в строительстве, стоит разобраться, действительно ли это решение настолько универсально? Можно ли самостоятельно возвести винтовой фундамент? Будет ли такое основание для дома прочным и долговечным?

Что такое винтовая свая?

Внешне винтовая свая выглядит как металлическая труба, нижний ее конец заострен. К этой трубе приварена лопасть для ввинчивания в грунт. Вся свая обработана специальным составом, который противостоит коррозийным процессам в металле. Сваи ввинчиваются в почву, подобно тому, как саморезы вкручивают в дерево. Особенность свай в том, что они в процессе монтажа не разрыхляют землю, а наоборот, уплотняют грунт во время ввинчивания. Так несущая способность свай сильно увеличивается.

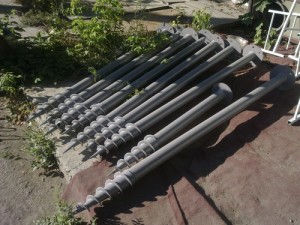

винтовой фундамент 2Винтовые сваи бывают нескольких видов:

  1. Винтовые сваи могут быть разных видов. Диаметр сваи находится в прямой зависимости от планируемого веса здания. Чем больше диаметр, тем выше нагрузку она может перенести, не деформируясь при этом. Но нужно понимать, что сваи, диаметр которых превышает 108 мм, вы не сможете закрутить вручную, придется прибегать к специальной технике.
  2. Сваи с винтовой лопастью – они предназначены для применения на грунтах, которые плохо переносят нагрузку. Такие сваи также могут иметь имитацию резьбовой нарезки, они предназначены для использования в северной местности. В таких условиях не желательно нарушать целостность промерзшей почвы.
  3. Если почва перенасыщена водой, то нужно выбирать сваи с лопастями большего диаметра, для сухого и плотного грунта лучше предпочесть сваи с небольшими лопастями.

Также вид свай и их форма могут отличаться в зависимости от производителя.

винтовой фундамент 3Строение винтового фундамента

Винтовые сваи ввинчиваются в землю в углах, в местах, где по плану будущего строения будут пересекаться стены. Также по всей длине стен  шагом в 1-3 метра вкручиваются винтовые сваи. Сверху столбы обрезаются до одного уровня и скрепляются балками из дерева или металла. Все это создает единую прочную конструкцию, которая называется ростверк.

Расстояние между землей и ростверком полностью проветривается.

В чем плюсы и минусы винтового фундамента?

Если рассматривать винтовой фундамент со стороны, то эта конструкция может показаться очень простой. Но на самом деле существует целый ряд нюансов, которые усложняют задачу по монтажу такого фундамента.

  • Необходимо, чтобы проектировщик сделал предварительный расчет. Он должен основываться на исследовании почвы на планируемом участке строительства. Важно знать какова глубина, на которую промерзает грунт зимой, а также насколько тяжелым будет будущее здание. На основании всех этих данных выбирают винтовые сваи. Это очень важная информация, иначе можно купить сваи гораздо большей длины и диаметра или, наоборот, приобрести слишком короткие сваи, а это сделает конструкцию неустойчивой. В таком случае фундамент может деформироваться уже после первой мены сезонов.
  • Грунт может быть очень плотным, тогда понадобится несколько человек, чтобы вкрутить сваи, потому что этот процесс будет трудоемким.
  • Если поблизости от стройки находятся большие деревья, кустарник, заборы или иные строения, то ввинчивание свай вручную будет достаточно сложной задачей.
  • Не каждая строительная организация способна выполнить качественный монтаж винтового фундамента с соблюдением всех технологических последовательностей.

Преимущества винтового фундамента

  • Перед монтажом фундамента не нужно проводить большой объем земляных работ.
  • Если планируется установить винтовой фундамент, то не нужно выравнивать участок. Сооружение можно возводить даже на склонах.
  • Работы по вкручиванию свай в грунт можно начинать в любой сезон.
  • Винтовой фундамент можно возводить почти на любой почве. Исключение оставляет только скальная порода, потому что такой грунт – это уже прочное основание для будущего фундамента.

Процесс возведения винтового фундамента своими руками

винтовой фундамент 4Если планируется возвести небольшое строение, то винтовой фундамент можно построить своими руками. Это возможно при строительстве гаража, беседки, веранды или одноэтажного дома каркасного типа.

Винтовую сваю можно не покупать, а сварить самостоятельно. Сегодня в Интернете домашние мастера выкладывают много чертежей. Но в любом случае, предварительно придется заказывать полный расчет фундамента. Почему это нужно делать – уже говорилось выше.

Согласно схеме расстановки, указанной в чертеже будущего строения, необходимо вкрутить сваи в почву. Это можно сделать самостоятельно или привлечь для этого дополнительных рабочих, особенно если грунт очень плотный. Затем нужно обрезать сваи до одной высоты и скрепить их (сделать ростверк).

Изначально нельзя экономить на винтовом фундаменте. Трубы должны быть подходящего диаметра, кроме того, проконтролируйте, чтобы они были обработаны защитным слоем против коррозии металла.

Хорошая винтовая свая должна иметь качественную сварку в местах, где крепятся лопасти. Если сварка не будет достаточно прочной, то в момент вкручивания сваи шов может лопнуть от нагрузки, прилагаемой к ней.

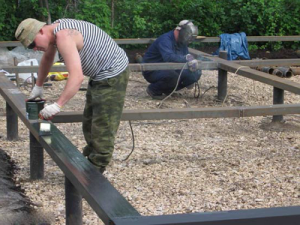

винтовой фундамент 5Последовательность выполнения работ при монтаже винтового фундамента

  1. В местах будущего расположения свай нужно расставить колышки. Необходимо проконтролировать перпендикулярность всех углов, сравнить диагонали, проверить соответствие размеров будущих стен и размеров, указанных в чертеже.
  2. Под каждой будущей сваей нужно снять небольшой слой земли вместе с дерном. Глубина такой лунки должна быть 10-15 см, а ширина – на 2-3 см шире, чем диаметр будущей сваи. Эта процедура поможет облегчить ввинчивание винтовой сваи в землю при ручных работах. Ни в коем случае нельзя выкапывать очень глубокие ямы и просто устанавливать в них столбы. Чтобы фундамент был устойчивым, очень важно, чтобы грунт был нетронутым. Тогда вся нагрузка распределиться не только на нижний конец сваи и лопасти, но и на боковые ее части.
  3. Во время вкручивания сваи в землю нужно постоянно контролировать вертикальность ее положения. Глубина погружения сваи в грунт должна превысить уровень промерзания почвы зимой.
  4. С помощью нивелира нужно наметить на каждой свае уровень, по которому нужно будет сравнять высоту всех свай с помощью болгарки.
  5. В каждую сваю нужно залить бетон, это уменьшит скорость коррозии металла и повысит прочность конструкции в целом.
  6. Сверху каждой сваи нужно приварить пластину из металла, которая должна на несколько сантиметров выступать за ее границы.
  7. К этим пластинам нужно прикрепить балки, это делается с помощью болтов или сварки. Так вы закончите ростверк.
