Электрические разрядники и их применение в сетях

25 Май 2012

Электрические разрядники и их применение в сетях

Под разрядниками подразумеваются различные устройства, которые не допускают скачков перенапряжения в электрических сетях общего и индивидуального пользования. Фактический механизм их использования сводится к снижению кратковременного импульса напряжения, сводя к минимуму вероятность пробоя изоляции, тем самым обеспечивая безопасность сетей электроснабжения бытового пользования. Адекватность и экономическая выгода из использования заключается в том, что для обеспечения тех же показателей только за счет усовершенствования изоляции понадобится намного больше денежных средств, чем на приобретение разрядников в местах запитки жилого дома от электрической сети.

Если ранее разрядники РВО представляли собой устройства, основанные на технологиях искрового промежутка, однако теперь они конструктивно представляют собой металл-оксидные варисторы и полупроводники.

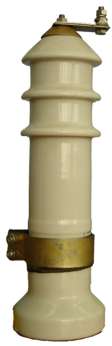

Конструктивными особенностями отличается вентильный разрядник РВО-10. Его особенностью является то, что фактически он состоит из дугогасителя и двух электродов. При установке проводится заземление одного из них и прикрепление другого к токоведущей части. Промежуток между ними должен быть рассчитан таким образом, чтобы при максимальной величине перенапряжения не допускалась возможность пробивания. Если при нормальных условиях эксплуатация пробой все же происходит, то разрядник или его поврежденные или окисленные электроды подлежат замене. Интенсивность пробивного напряжения снижается разрядниками за счет использования однократных искровых промежутков и рабочих резисторов. При этом используемый при их изготовлении материал характеризуется высокой сопротивлением и герметичной изоляцией внутреннего устройства (по большей части для резисторов и электродов). За счет этого влияние перенапряжения тока сводится к минимуму, а конструкция полностью защищается от воздействия влажности.

Выбор вентильного разрядника стоит проводить в соответствии с номинальным напряжением электрической сети, также учитывая допустимые отклоняющие способности устройства. При этом в номинальных показателях на разрядниках стоит уточнить и то, чтобы напряжение пробоя и остаточное напряжение было ниже и равно максимально допустимому напряжению в конкретной электрической сети. Также обязательно учитывается и то, где будет использоваться разрядник. Соответственно этому выделены устройства для внутреннего и внешнего использования относительно места запитки.

Появление перенапряжений в электрических сетях – это довольно частое явление, которое вызывается при коммутациях электрооборудования и под воздействием атмосферных разрядов. При этом ключевого значения для безопасности электрической сети не имеет тот факт, что импульс перенапряжения возникает кратковременно, так как его будет достаточно для пробоя изоляции. В незащищенных сетях это приводит к короткому замыканию.
