Основные особенности устройства: игольчатый клапан

28 Декабрь 2014

iГлавная особенность этой разновидности арматуры заключается в наличии острого конусного затвора, движущегося вдоль поверхности седла. По форме затвор напоминает иглу (отсюда, кстати, и название), обеспечивая таким образом высокую степень герметичности, благодаря которой устройство можно применять и для жидких, и для газообразных сред.

Строение

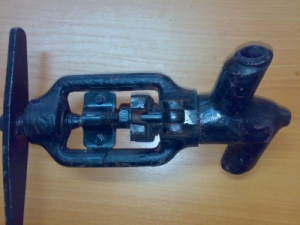

Устройство клапана мало чем отличается от других модификаций запорной арматуры. Он состоит из рукоятки, с помощью которого приводят клапан в действие, и штока, передающего усилие от ручки к затвору. Таким образом, закрытие устройства не является автоматическим, однако его можно таковым сделать, используя привод (именно поэтому все клапаны изготовляются изначально открытыми). Приспособление также оснащено уплотнителями, покрывающими точки взаимодействия затвора и седла, в котором тот располагается. Применение уплотнителей также уменьшает вероятность нарушения герметичности.

По конструкции все клапаны делятся на двухходовые и трехходовые. Строение последнего (одно отверстие для впуска жидкости и два для выпуска) позволяет перенаправлять жидкость из одной трубы в другую. По расположению соединительных элементов (патрубков) клапаны бывают проходными и угловыми. Соответственно, в первом случае патрубки располагаются на одной оси, а во втором – под углом.

Преимущества и недостатки

Игольчатые клапаны широко применяются и в бытовой сфере, и в промышленности. Они особенно уместны в трубах с длинными участками, для которых резкое перекрытие жидкости представляет опасность. Хорошо продуманная форма клапана позволяет выдерживать сильное давление (до 220 бар), а также исправно работать при перепаде температур.

Степень долговечности клапана определяется материалом, из которого тот сделан. Например, бронза, никель, нержавеющая сталь очень устойчивы к коррозии, именно поэтому их следует использовать для водопроводов. Углеродная сталь хорошо выдержит давление, а хромомолибденовая – высокую температуру. Также к достоинствам игольчатых клапанов можно отнести простоту при использовании и ремонте – замене уплотнителей, которые время от времени изнашиваются. Но даже точный расчет разработчиков клапанов не может гарантировать отсутствие затруднений, возникающих по вине покупателей. Так, приобретая подобное устройство, необходимо следить, чтобы по диаметру оно соотносилось с трубами, чтобы впоследствии избежать ненужной траты времени и сил.
