Предохранительный клапан: механика в действии

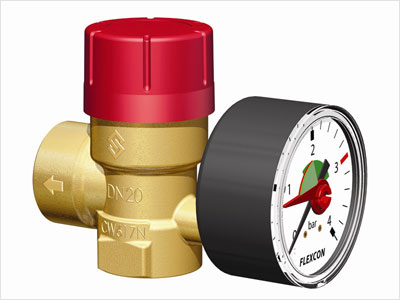

Предохранительный клапан — это созданная для предохранения от механического разрушения трубопроводов или оборудования увеличенным давлением трубопроводная арматура прямого действия. Данное избыточное давление может возникнуть из-за многих факторов, например таких как:

- неправильная работа оборудования;

- поступление тепла от внешних источников;

- внутренних процессов и других факторов.

Такой тип арматуры создан, в том числе, для прекращения сброса среды во время восстановления рабочего давления.

По принципу действия предохранительные клапаны (смотрите) делятся на два типа:

1. Прямого действия (открывается подобный тип арматуры непосредственно по результату давления рабочей среды);
2. Непрямого действия (такие клапаны имеют управление от электроэнергии или постороннего источника давления).

По высоте подъема органа замыкания есть три вида:

- малоподъемные;

- среднеподъемные;

- полноподъемные.

По виду нагрузки тоже существует определённое подразделение:

1. Грузовой или же рычажно-грузовой (в этом виде изделия арматурного типа давлению на золотник противопоставлена сила груза, которая передается на шток клапана через рычаг, потому их нельзя использовать на подвижных сосудах);
2. Пружинный клапан (в этих клапанах сила сжатия пружины противодействует силе давления среды);
3. Магнитно-пружинный клапан (тут используется электромагнитный привод, из чего следует, что клапан не является арматурой прямого действия, такие клапаны чаще всего применяются в импульсных предохранительных устройствах).

Главным техническим требованием к предохранительной затворной арматуре является надёжность, а она включает в себя: безотказное и своевременное открытие клапана, осуществление своевременного закрытия, обеспечение требуемой пропускной способности в открытом положении стабильность работы. Все они должны периодически проверятся непосредственно в действии или же в специальных организациях. Также при выпуске все клапаны должны быть в обязательном порядке проверены на плотность, герметичность сальниковых соединений и прочность. Так же на трубопроводе необходимо установить конденсатоотводчик (далее) для того что бы убрать воздух из воздушных систем и отвода конденсата.

Предохранительный клапан имеет свои правила и стандарты, что в первую очередь связано с широким спектром распространения. И в каждой стране принятие стандартов и правил использования, надзор за использованием клапанов проводят специально назначенные государством компании. В России этой компанией является Ростехнадзор.

Нужно ли устанавливать предохранительный клапан на бойлер?
В этом ролике рассматривается вопрос о необходимости установки предохранительного клапана на бойлер.
