Узел обвязки водяных нагревателей

Смесительный узел водяного калорифера регулирует температуру теплоносителя в теплообменнике, поддерживая заданную температуру приточного воздуха системы вентиляции здания. Для качественной работы вентиляционной системы необходимо верно подобрать узлы смесительной секции (dnp-studio.ru) в соответствии с требуемыми параметрами радиатора – диаметров патрубков теплообменника и расходом теплоносителя. При проектировании системы вентиляции трехходовой клапан, как правило, подбирается исходя не из расчетных данных, а ориентируясь на стандартные характеристики весьма относительно близкие к расчетным. Такой подбор может отрицательно сказаться на работе теплообменника, ответственного за поддержание температурного режима в помещении.

Используют трехходовой клапан для разделения гидроконтура на два контура, один из которых регулирует работу теплообменника, а второй подачу горячей воды от источника. Регулирование работы теплообменника осуществляется количественным способом при переменном режиме, а качественном при постоянном. В первом случае температура воздуха регулируется объемом подаваемого теплоносителя, а во втором – температурой теплоносителя. Трехходовой клапан регулирующий работает в паре (далее) с приводом, регулирующим его работу. Насос располагается со смешивающей стороны, для исключения возможности нулевого расхода теплоносителя, при перекрывании контура. Стандартный узел обвязки кроме перечисленных узлов включает термометры и манометры, отслеживающие изменения температуры теплоносителя и давления в контуре, байпас, фильтры очистки рабочей среды, шаровые вентили.

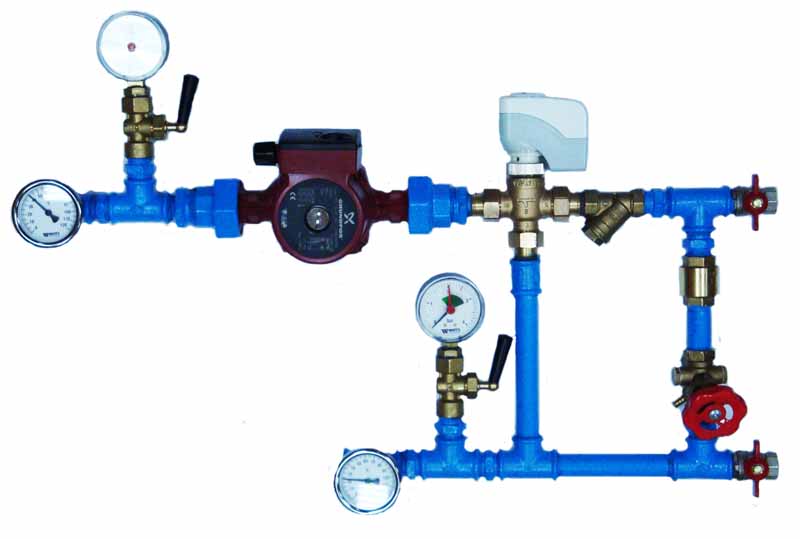

Узлы обвязки системы вентиляции могут иметь конструкцию с гибкими подводками, что дает возможность подсоединять смесительный узел непосредственно к теплообменнику и облегчает монтаж блока, сокращая время установки и трудозатраты. Секция смешения может крепиться к теплообменнику жестко с использованием патрубков из стали. Узел обвязки теплообменника может комплектоваться двумя термометрами и двумя танометрами, что позволяет контролировать температуру не только подачи, но и обратной, уже отработанной рабочей среды и давление в двух контурах. Такое оборудование обладает повышенной степенью надежности и функциональности. Запорная и регулирующая арматура обеспечивает качество и точное поддержание заданного температурного режима.
