Все о проходных запорных клапанах

Проходные запорные клапаны предназначены для прекращения доступа рабочей жидкости в системе трубопровода. Этот запорный механизм производит перемещение по стержневой поверхности детали путем возвратно- поступательного движения. В этом механизме шпиндель вкручивается в резьбу другой детали гайки.

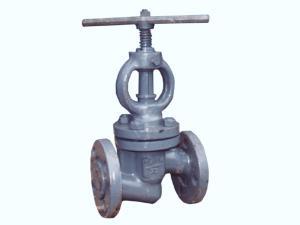

Что представляет собой вентиль запорный проходной

Все вентили различаются по конструкции корпуса. Они располагаются на трубопроводе в местах направления рабочей среды. Вентиль запорный проходной предназначен для открытия и закрытия запорных частей. В них осуществляется движение жидкости «на вход», при закрытии другого направления с обеих сторон. Направление потока жидкости одинаковое. При этом среда создает, по крайней мере, два поворота, а это может привести к увеличению давления, гидросопротивлению. Вентиль может быть установлен на горизонтальной части трубопровода или ее вертикальной части.

По конструкции вентиль подразделяется:

• сальниковая;
• сильфонная; Сильфонные применяются в условиях жесткой герметизации, в случае недопустимости никакой утечки. По виду резьбы их подразделяют:
• с выносной резьбой;
• внутренней резьбой.

Работа проходного запорного клапана

Принцип его работы заключается в перекрытии сечения трубы прохода для жидкости в одном направлении. Для этого предназначен подвижный золотник. Он прикреплен к корпусу неподвижно. Работник, вращая маховик, добивается его перемещения. В одном положении он перекрывает целиком сечение трубы для прохода среды. А в другом положении – открывает. Штоки для прохождения бывают: косые и прямые. В условиях производства предпочтительнее косые, характеризующиеся большей пропускной способностью. Герметичность обеспечивается плотной стыковкой металла к металлу. Иногда, для ее улучшения применяют дополнительно уплотнительные кольца на золотнике из резины.

Рабочие среды для работы и сфера применения

Этот механизм используется для работы в водопроводной арматуре, в газопроводных сетях, в системах отопления и водоснабжения зданий, санитарно- технических конструкциях. Применяются клапаны, выполненные в форме съемной вентильной головки, которая установлена в резьбовое отверстие крана. Он содержит корпус, в котором установлен запорный механизм, приводимый в движение поворотным валом.

Достоинства и недостатки:

• легко проводится замена и ремонт;
• обладает надежностью и герметичностью;
• не требуется прикладывать достаточно усилий, наличие длинных рычагов.

К недостаткам можно отнести: высокую цену, сложность в конструкции, гидравлическое сопротивление, что обуславливает застойные зоны, направление только в одном направлении.
